從一個開發的角度看負載均衡和LVS
在大規?；ヂ?lián)網應用中，負載均衡設備是必不可少的一個節點，源于互聯網應用的高并發和大流量的沖擊壓力，我們通常會(huì )在服務端部署多個無狀態的應用服務器和若干有狀態的存儲服務器(數據庫、緩存等等)。
一、負載均衡的作用
負載均衡設備的任務就是作為應用服務器流量的入口，挑選最合適的一臺服務器，將客戶端的請求轉發給它處理，實現客戶端到真實服務端的透明轉發。最近幾年很火的「云計算」以及分布式架構，本質上也是將后端服務器作為計算資源、存儲資源，由某臺管理服務器封裝成一個服務對外提供，客戶端不需要關心真正提供服務的是哪臺機器，在它看來，就好像它面對的是一臺擁有近乎無限能力的服務器，而本質上，真正提供服務的，是后端的集群。

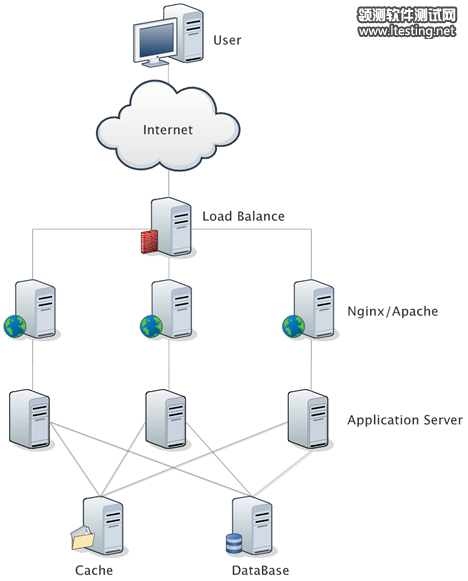

一個典型的互聯網應用的拓撲結構是這樣的：
二、負載均衡的類型
負載均衡可以采用硬件設備，也可以采用軟件負載。
商用硬件負載設備成本通常較高(一臺幾十萬上百萬很正常)，所以在條件允許的情況下我們會(huì )采用軟負載，軟負載解決的兩個核心問題是：選誰、轉發，其中最著名的是LVS(Linux Virtual Server)。
三、軟負載——LVS
LVS是四層負載均衡，也就是說建立在OSI模型的第四層——傳輸層之上，傳輸層上有我們熟悉的TCP/UDP，LVS支持TCP/UDP的負載均衡。
LVS的轉發主要通過修改IP地址(NAT模式，分為源地址修改SNAT和目標地址修改DNAT)、修改目標MAC(DR模式)來實現。
那么為什么LVS是在第四層做負載均衡?
首先LVS不像HAProxy等七層軟負載面向的是HTTP包，所以七層負載可以做的URL解析等工作，LVS無法完成。其次，某次用戶訪問是與服務端建立連接后交換數據包實現的，如果在第三層網絡(luò )層做負載均衡，那么將失去「連接」的語義。軟負載面向的對象應該是一個已經建立連接的用戶，而不是一個孤零零的IP包。后面會(huì )看到，實際上LVS的機器代替真實的服務器與用戶通過TCP三次握手建立了連接，所以L(fǎng)VS是需要關心「連接」級別的狀態的。
LVS的工作模式主要有4種：
DR
NAT
TUNNEL
Full-NAT
這里挑選常用的DR、NAT、Full-NAT來簡單介紹一下。
1、DR

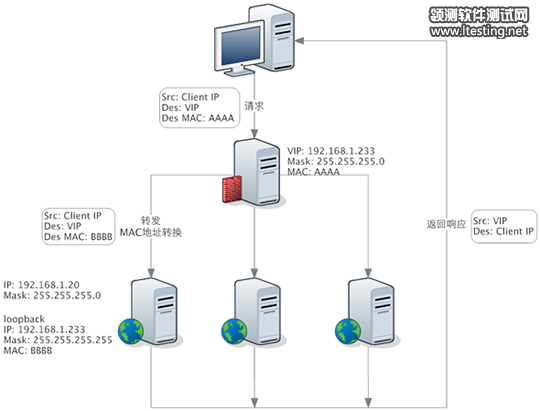

請求由LVS接受，由真實提供服務的服務器(RealServer, RS)直接返回給用戶，返回的時候不經過LVS。
DR模式下需要LVS和綁定同一個VIP(RS通過將VIP綁定在loopback實現)。
一個請求過來時，LVS只需要將網絡(luò )幀的MAC地址修改為某一臺RS的MAC，該包就會(huì )被轉發到相應的RS處理，注意此時的源IP和目標IP都沒變，LVS只是做了一下移花接木。
RS收到LVS轉發來的包，鏈路層發現MAC是自己的，到上面的網絡(luò )層，發現IP也是自己的，于是這個包被合法地接受，RS感知不到前面有LVS的存在。
而當RS返回響應時，只要直接向源IP(即用戶的IP)返回即可，不再經過LVS。
DR模式是性能最好的一種模式。
2、NAT
NAT(Network Address Translation)是一種外網和內網地址映射的技術。
NAT模式下，網絡(luò )報的進出都要經過LVS的處理。LVS需要作為RS的網關。

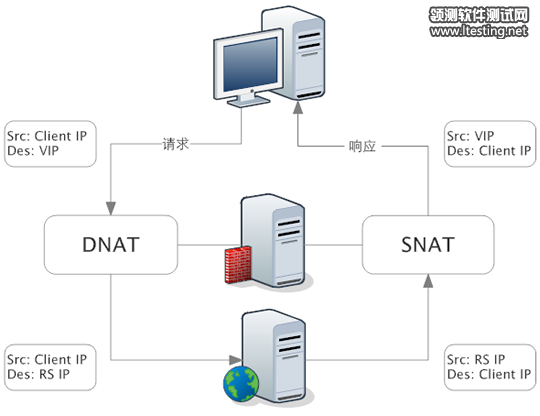

當包到達LVS時，LVS做目標地址轉換(DNAT)，將目標IP改為RS的IP。RS接收到包以后，仿佛是客戶端直接發給它的一樣。
RS處理完，返回響應時，源IP是RS IP，目標IP是客戶端的IP。
這時RS的包通過網關(LVS)中轉，LVS會(huì )做源地址轉換(SNAT)，將包的源地址改為VIP，這樣，這個包對客戶端看起來就仿佛是LVS直接返回給它的?？蛻?hù)端無法感知到后端RS的存在。
3、Full-NAT
無論是DR還是NAT模式，不可避免的都有一個問題：LVS和RS必須在同一個VLAN下，否則LVS無法作為RS的網關。
這引發的兩個問題是：
1、同一個VLAN的限制導致運維不方便，跨VLAN的RS無法接入。
2、LVS的水平擴展受到制約。當RS水平擴容時，總有一天其上的單點LVS會(huì )成為瓶頸。
Full-NAT由此而生，解決的是LVS和RS跨VLAN的問題，而跨VLAN問題解決后，LVS和RS不再存在VLAN上的從屬關系，可以做到多個LVS對應多個RS，解決水平擴容的問題。

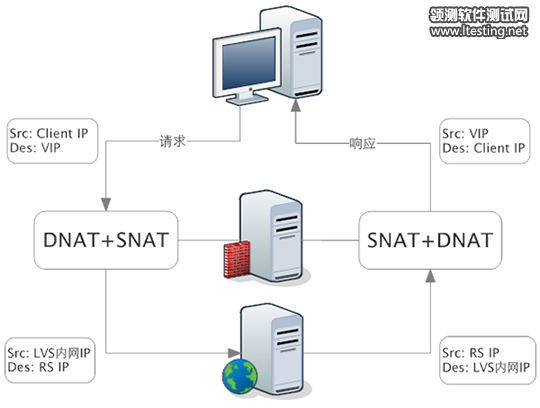

Full-NAT相比NAT的主要改進是，在SNAT/DNAT的基礎上，加上另一種轉換，轉換過程如下：
在包從LVS轉到RS的過程中，源地址從客戶端IP被替換成了LVS的內網IP。
內網IP之間可以通過多個交換機跨VLAN通信。
當RS處理完接受到的包，返回時，會(huì )將這個包返回給LVS的內網IP，這一步也不受限于VLAN。
LVS收到包后，在NAT模式修改源地址的基礎上，再把RS發來的包中的目標地址從LVS內網IP改為客戶端的IP。
Full-NAT主要的思想是把網關和其下機器的通信，改為了普通的網絡(luò )通信，從而解決了跨VLAN的問題。采用這種方式，LVS和RS的部署在VLAN上將不再有任何限制，大大提高了運維部署的便利性。
4、Session
客戶端與服務端的通信，一次請求可能包含多個TCP包，LVS必須保證同一連接的TCP包，必須被轉發到同一臺RS，否則就亂套了。為了確保這一點，LVS內部維護著一個Session的Hash表，通過客戶端的某些信息可以找到應該轉發到哪一臺RS上。
5、LVS集群化

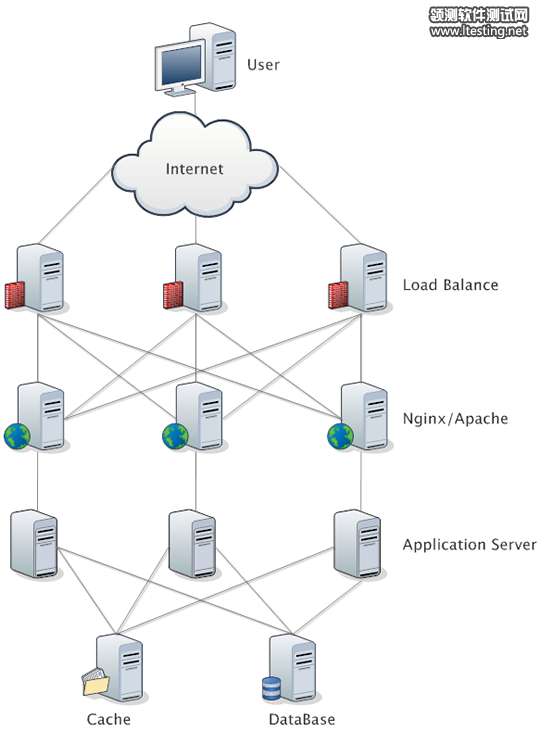

采用Full-NAT模式后，可以搭建LVS的集群，拓撲結構如下圖：
